NXS004P000MA10高速連接器Smiths Interconnect
發布時間:2025-06-03 08:51:06 瀏覽:852

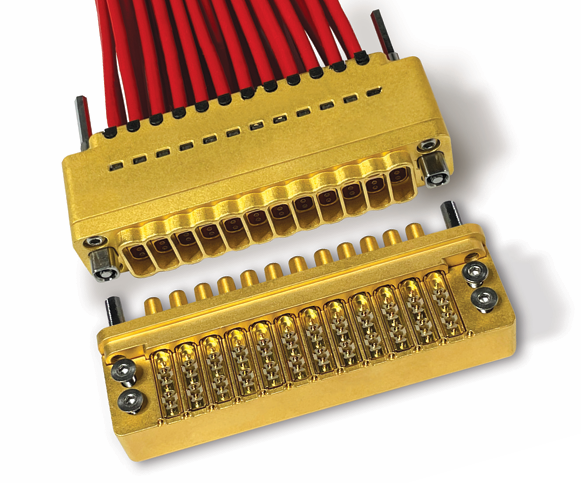

Smiths Interconnect的NXS系列專門設計和測試用于高速空間應用,每個端口(bay)的數據傳輸速率可達50 Gbps。
技術規格
工作電壓:50 V RMS
電流:1 A
數據傳輸速率:每個端口可達50 Gbps
阻抗:100 Ω ±10%
接觸電阻:150 mΩ
絕緣電阻:最小1 GΩ
工作溫度范圍:-40 oC至125 oC
耐用性:500次插拔周期(帶保護裝置)
電磁干擾(EMI)屏蔽效能:在10 GHz以下可達-65 dB
產品特點
Hypertac?雙曲面接觸技術:能夠承受高達50 Gbps(每個端口)的數據速率要求,包括超過2100 G的極端振動、沖擊和氣候測試。
堅固的結構設計:提供4個或12個高速四軸(雙雙軸)模塊配置。
每個超高密度四軸模塊:包含2對雙雙軸,每對阻抗為100 Ω。支持盲配(blind mateable)、熱插拔(hot pluggable),具有超低插拔力和低逸氣材料。
無焊PCB安裝設計:降低了客戶的使用風險和成本。連接器在回流焊后安裝,不會影響附近組件。
3D電磁仿真(EM)軟件設計:使用3D電磁仿真軟件設計,提供卓越的性能,整個制造過程采用薄膜工藝。
訂購信息:
Straight Plug1 | |
Part Number | Description |
NXS004POO0MA10 | NX5,4 Bay Plug,Aluminum |
NXS004POOOCA10 | NX5,4 Bay Plug,Composite |
NXS012POO0MA10 | NX5,12 Bay Plug,Aluminum |
NXS012POO0CA10 | NX5,12 Bay Plug,Composite |
Right-Angle Receptacle3 | |
NXS004RORAMA10 | NXS,4 Bay Receptacle,Aluminum |
NXS004RORAMA1E | NX5,4 Bay Receptacle,Aluminum,w EMI Gasket |
NXS004RORACA10 | NX5,4 Bay Receptacle,Composite |
NXS012RORAMA10 | NX5,12 Bay Receptacle,Aluminum |
NXS012RORAMA1E | NXS,12 Bay Receptacle,Aluminum,w EMI Gasket |
NXS012RORACA10 | NX5,12 Bay Receptacle,Composite |
Savers2 | |
NXS004RS11M | Saver,4 Bay Receptacle |
NXS004PS11M | Saver,4 Bay Plug |
NXS012RS11M | Saver,12 Bay Receptacle |
NXS012PS11M | Saver,12 Bay Plug |
深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
推薦資訊

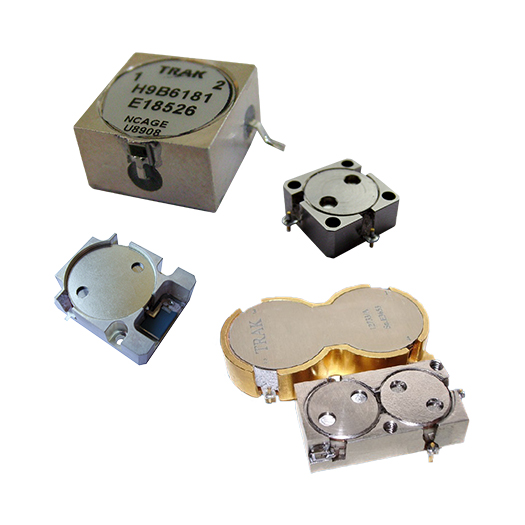

Smiths Interconnect?| TRAK適用于貼片表面安裝技術和焊接回流隔離器及環形裝置的設計有十多年的生產經驗。從L波段到X波段的各種頻率器件已經被生產出來用于各種應用。SMT隔離器和循環器的應用包括表面貼裝技術(SMT)通信、商業航空和大型AESA項目。
