Lattice iCE40LP640-SWG16TR FPGA現場可編程門陣列
發布時間:2025-05-09 09:02:38 瀏覽:1675
iCE40? LP/HX系列是Lattice公司推出的一系列超低功耗、非易失性現場可編程門陣列(FPGA)產品,適用于消費電子和系統應用中的低成本、高容量場景。該系列產品具有靈活的邏輯架構、低功耗特性、嵌入式和分布式存儲器、高性能I/O緩沖器以及多種封裝選項等特點。
產品概述
iCE40 LP/HX系列包含五種不同密度的設備,其查找表(LUT)數量從384到7680不等,I/O數量從10到206不等。這些設備采用先進的40納米低功耗工藝制造,具備超低功耗特性,例如最低可達21微安的待機功耗。此外,它們還支持可編程低擺幅差分I/O、嵌入式塊存儲器(sysMEM?)、預工程源同步I/O、高電流LED驅動器以及靈活的片上時鐘等功能。
主要特性
靈活的邏輯架構:提供多達7680個LUT4和206個I/O。
超低功耗:采用40納米低功耗工藝,待機功耗低至21微安。
嵌入式和分布式存儲器:最大支持128 Kbits的sysMEM?嵌入式塊存儲器。
預工程源同步I/O:支持DDR寄存器。
高電流LED驅動器:支持三個獨立的LED或一個RGB LED。
高性能、靈活的I/O緩沖器:支持多種接口標準,如LVCMOS、LVDS25E等。
靈活的片上時鐘:提供多達八個低偏斜全局時鐘資源和多達兩個模擬PLL。
靈活的設備配置:支持通過標準SPI接口或內部非易失性配置存儲器(NVCM)進行配置。
多種封裝選項:提供多種封裝選項,包括WLCSP、QFN、VQFP、TQFP、ucBGA、caBGA和csBGA等,最小封裝尺寸可達1.40x1.48mm。
應用領域
iCE40 LP/HX系列適用于對功耗敏感的消費電子設備、移動設備、物聯網(IoT)設備以及其他需要低功耗、高性能和小尺寸的系統應用。例如,它們可以用于智能手機、平板電腦、可穿戴設備、智能家居設備等。
優勢
低功耗:適合對功耗要求極高的移動設備和便攜式設備。
高性能:支持多種高性能I/O接口和靈活的時鐘管理。
小尺寸封裝:提供多種小尺寸封裝選項,適合空間受限的應用。
靈活配置:支持多種配置方式,包括內部NVCM和外部SPI Flash。
豐富的IP支持:Lattice提供多種預工程IP模塊,簡化設計流程。
訂購信息
Ultra Low Power Industrial Grade Devices,Halogen Free(RoHS)Packaging | |||||
Part Number | LUTs | Supply Voltage | Package | Leads | Temp. |
iCE40LP384-CM36 | 384 | 1.2V | Halogen-Free ucBGA | 36 | IND |
iCE40LP384-CM36TR | 384 | 1.2V | Halogen-Free ucBGA | 36 | IND |
iCE40LP384-CM49 | 384 | 1.2V | Halogen-Free ucBGA | 49 | IND |
iCE40LP384-CM49TR | 384 | 1.2V | Halogen-Free ucBGA | 49 | IND |
iCE40LP384-CM81 | 384 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP384-CM81TR | 384 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP384-SG32 | 384 | 1.2V | Halogen-Free QFN | 32 | IND |
iCE40LP640-SWG16TR | 640 | 1.2V | Halogen-Free WLCSP | 16 | IND |
iCE40LP640-SWG16TR50 | 640 | 1.2V | Halogen-Free WLCSP | 16 | IND |
iCE40LP640-SWG16TR1K | 640 | 1.2V | Halogen-Free WLCSP | 16 | IND |
iCE40LP1K-SWG16TR | 1280 | 1.2V | Halogen-Free WLCSP | 16 | IND |
iCE40LP1K-SWG16TR50 | 1280 | 1.2V | Halogen-Free WLCSP | 16 | IND |
iCE40LP1K-SWG16TR1K | 1280 | 1.2V | Halogen-Free WLCSP | 16 | IND |
iCE40LP1K-CM36 | 1280 | 1.2V | Halogen-Free ucBGA | 36 | IND |
iCE40LP1K-CM36TR | 1280 | 1.2V | Halogen-Free ucBGA | 36 | IND |
iCE40LP1K-CM49 | 1280 | 1.2V | Halogen-Free ucBGA | 49 | IND |
iCE40LP1K-CM49TR | 1280 | 1.2V | Halogen-Free ucBGA | 49 | IND |
iCE40LP1K-CM81 | 1280 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP1K-CM81TR | 1280 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP1K-CB81 | 1280 | 1.2V | Halogen-Free csBGA | 81 | IND |
iCE40LP1K-CM121 | 1280 | 1.2V | Halogen-Free ucBGA | 121 | IND |
iCE40LP1K-CB121 | 1280 | 1.2V | Halogen-Free csBGA | 121 | IND |
iCE40LP1K-QN84 | 1280 | 1.2V | Halogen-Free QFN | 84 | IND |
iCE40LP4K-CM81 | 3520 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP4K-CM81TR | 3520 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP4K-CM121 | 3520 | 1.2V | Halogen-Free ucBGA | 121 | IND |
iCE40LP4K-CM225 | 3520 | 1.2V | Halogen-Free ucBGA | 225 | IND |
iCE40LP8K-CM81 | 7680 | 1.2V | Halogen-Free ucBGA | 81 | IND |
iCE40LP8K-CM121 | 7680 | 1.2V | Halogen-Free ucBGA | 121 | IND |
iCE40LP8K-CM225 | 7680 | 1.2V | Halogen-Free ucBGA | 225 | IND |
High-Performance Industrial Grade Devices,Halogen Free(RoHS)Packaging | |||||
Part Number | LUTs | Supply Voltage | Package | Leads | Temp. |
iCE40HX1K-CB132 | 1280 | 1.2V | Halogen-Free csBGA | 132 | IND |
iCE40HX1K-VQ100 | 1280 | 1.2V | Halogen-Free VQFP | 100 | IND |
iCE40HX1K-TQ144 | 1280 | 1.2V | Halogen-Free TQFP | 144 | IND |
iCE40HX4K-CB132 | 3520 | 1.2V | Halogen-Free csBGA | 132 | IND |
iCE40HX4K-TQ144 | 3520 | 1.2V | Halogen-Free TQFP | 144 | IND |
iCE40HX8K-CB132 | 7680 | 1.2V | Halogen-Free csBGA | 132 | IND |
iCE40HX8K-CM225 | 7680 | 1.2V | Halogen-Free ucBGA | 225 | IND |
iCE40HX8K-CT256 | 7680 | 1.2V | Halogen-Free caBGA | 256 | IND |
推薦資訊

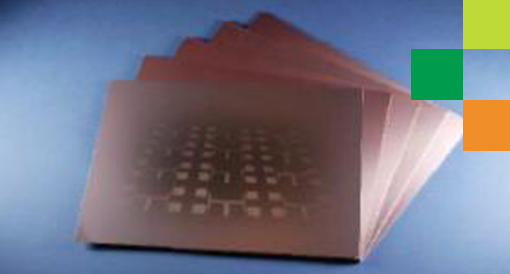

Rogers? IM Series?層壓板包含選用IM覆層的超平滑電解銅箔,配搭優質介電特征的介質基材所組成的的材質解決方案。組成的IM Series?層壓板由PTFE樹脂體制組成,用玻璃布強化的滿足材質,具備優異的尺寸穩定性。
