RFCR2888嵌入式X波段同軸環形器RFCI
發布時間:2025-02-21 13:40:56 瀏覽:388
RFCR2888是一款高性能的嵌入式X波段同軸環形器,專為需要高頻率、低損耗和高隔離度的應用設計。以下是該環形器的詳細介紹:
產品概述
RFCR2888環形器工作在X波段,頻率范圍從8000 MHz到10500 MHz,覆蓋了X波段的主要頻率。這種環形器在雷達、通信和電子對抗系統中有廣泛的應用,特別是在需要高頻率和高隔離度的場合。
機械特性
尺寸:該環形器的尺寸為12.7 mm(0.50英寸)寬,6.4 mm(0.25英寸)高,適合嵌入式安裝。
安裝:設計有4個直徑為1.5 mm(0.06英寸)的安裝孔,方便固定。
引腳:2個直徑為5.0 mm(0.20英寸)的引腳,3個引腳的偏移量為1.8 mm(0.07英寸),確保了良好的電氣連接和機械穩定性。
電氣性能
頻率范圍:8000 MHz至10500 MHz,覆蓋了X波段的主要頻率。
插入損耗:典型值小于0.35 dB,最大值0.50 dB,保證了信號傳輸的低損耗。
隔離度:最小值18 dB,典型值大于22 dB,提供了良好的信號隔離,防止信號干擾。
回波損耗:最小值18 dB,典型值大于22 dB,確保了良好的信號反射特性。
功率和溫度等級
正向功率:最大500/50瓦特,能夠承受高功率信號。
反向功率:最大35瓦特,適用于連續波(CW)操作。
工作溫度:-40至+85°C,適用于各種環境條件。
存儲溫度:-40至+95°C,確保了在極端溫度下的存儲安全。
應用
RFCR2888環形器適用于需要高頻率、低損耗和高隔離度的應用,如:
雷達系統:用于信號的分離和保護接收器。
通信系統:用于信號的隔離和方向控制。
電子對抗:用于信號的干擾和保護。
RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊
Renaissance(HXI) 2H8BAM專為航空、陸地和海上的衛星及雷達通信設計,采用寬頻帶設計,可覆蓋X和Ku波段并保護昂貴組件。其主要規格包括頻率范圍9.0 – 18.25 GHz、插入損耗1.0 dB等,工作溫度在 -25°C 至 65°C,尺寸約為12.7毫米 x 5.3毫米。產品特性和優勢顯著,能覆蓋廣泛頻率范圍,一個設備滿足X和Ku波段需求,可保護關鍵組件,且在寬頻帶內保持低損耗。

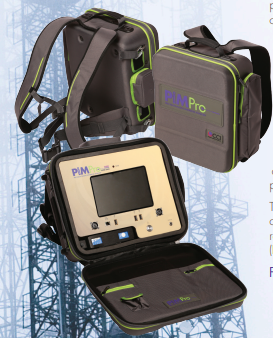

通信元件公司(CCI?)的PiMPro塔系列是第一款真正便攜式無源互調(PIM)分析儀家族。它具備真實世界級的40W×2輸出功率,并可在電池供電下運行超過三個小時。塔系列展示了CCI在濾波器和放大器方面的世界級內部工程設計專業知識的完美協同作用。每個重量輕、緊湊的單位都配備了一個堅固的背包箱,方便用戶將其綁在背上,以便在登山者身上進行塔頂性能測試時保護設備。該設備可以安全地固定在大多數塔結構上,借助集成的工業級夾。塔系列采用高品質、明亮的8英寸電容屏幕,并提供方便友好的用戶界面。
