HXI8300 73GHz多靜態FMCW雷達前端
發布時間:2024-12-19 09:00:41 瀏覽:515
這款HXI 8300雷達前端適用于需要超寬帶、全相干、線性化FMCW雷達系統的場合。
核心特性:
全相干:雷達前端是全相干的。
閉環線性化:提供閉環線性化處理。
頻率范圍:70-77 GHz的FM掃描帶寬。
支持模塊:標準情況下支持同時8個發射(Tx)和接收(Rx)模塊,任意組合,最遠可達10英尺;可選情況下支持64個模塊,最遠可達20英尺。
多照明和多視角:支持同時多照明和多視角。
技術規格:
RF輸出頻率掃描:70 - 77 GHz。
RF輸出(天線注入)功率:典型7 dBm(5 mW),最低可提供至20 dBm(100 mW)。
帶外雜散:最大-55 dBc。
FM掃描線性度:大于99.99%。
FM掃描波形:固定對稱三角波形。
FM掃描時間:164微秒,上下坡時間固定。
接收噪聲系數:典型9 dB,可提供更低噪聲系數。
接收(-1 dB)輸入壓縮點:典型0 dBm。
接收輸入損傷水平:大于10 dBm。
接收RF/視頻增益:名義17.5 dB,視頻放大器驅動50?負載。
接收視頻輸出頻率范圍:1 - 10 MHz,-0.8 dB帶寬,可提供其他帶寬。
接收視頻輸出與目標范圍:285 kHz/m。
接收I/Q相位平衡:典型±3度,覆蓋工作溫度范圍。
接收I/Q幅度平衡:典型±0.2 dB,覆蓋工作溫度范圍。
LOM參考輸出:100 MHz @ 0 dBm,來自低噪聲恒溫晶體振蕩器。
LOM SYNC輸出(模擬):0-1V峰值至50?,50%占空比方波,Rs = 50?;與FM掃描上下坡同步;1V ? 上坡。
LOM SYNC輸出(數字):0-5V峰值,TTL兼容,50%占空比,Rs = 50?;與FM掃描上下坡同步;TTL "1" ? 上坡。
Tx/LOM和Rx/LOM電纜:7英尺長;0.085英寸直徑半剛性SMA-M連接;隨模塊提供。
天線接口:WR-12, UG387/U。
工作環境溫度:0至+50°C,可提供更寬范圍。
存儲溫度:-20至+75°C。
濕度(操作/存儲):最大95% RH,非凝結。

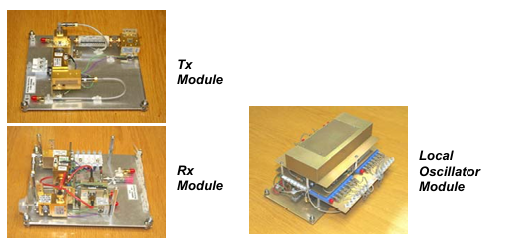

尺寸:Rx模塊約6"W x 8"L x 3"H;Tx模塊約6"W x 8"L x 3"H;LOM約12"W x 12"L x 6"H;均提供小型化版本。
重量:Rx模塊約2.2磅;Tx模塊約1.5磅;LOM約16磅;均提供更輕版本。
直流輸入功率:Rx模塊+12V @ 210 mA +7.5V @ 355 mA +5V @ 90 mA -7V @ 35 mA每個模塊;提供更低功率版本。Tx模塊+7.5V @ 520 mA每個模塊;提供更低功率版本。LOM+15V @ 60 mA +12V @ 1,360 mA +7.5V @ 1,490 mA +5V @ 520 mA -15V @ 111 mA;提供更低功率版本。
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
