Glenair MWDM5L-31PCBRR2T-.180-513直角通孔印刷電路板連接器
發布時間:2024-11-12 09:28:46 瀏覽:417

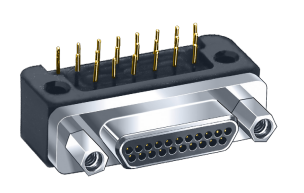

Glenair公司的Micro-D MWDM-CBR系列連接器是高性能的直角通孔印刷電路板連接器,專為需要緊湊、可靠連接的應用而設計。這些連接器以其出色的電性能和耐用性而聞名,適用于各種工業和軍事應用。

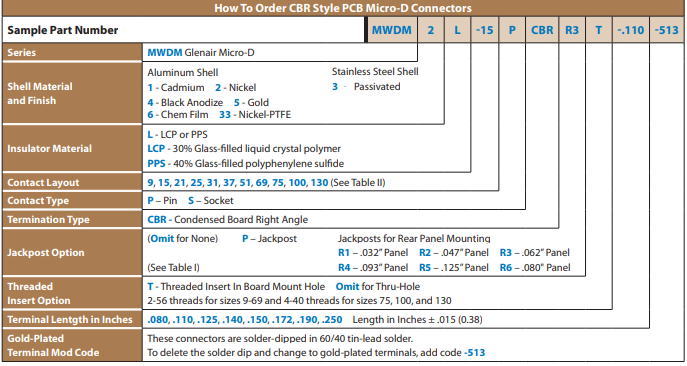

訂購指南:
核心特性
鍍金TwistPin接觸件:提供最佳的連接性能。
PC尾直徑:0.020英寸,確保與電路板的兼容性。
鍍層選項:包括鎳鍍層和鎘鍍層,以提高耐腐蝕性和耐磨性。
焊浸式端子:涂有Sn60/Pb40錫鉛焊料,確保最佳的焊接性。同時提供鍍金端子選項,以滿足RoHS合規性要求。
后部可安裝設計:能夠通過厚度高達0.125英寸的面板安裝,提供更多的安裝靈活性。
定制選項
殼體材料:鋁合金或不銹鋼,提供多種表面處理選項,如鎘鍍、鎳鍍、黑色陽極氧化等。
絕緣體材料:30%玻璃填充液晶聚合物(LCP)或40%玻璃填充聚苯硫醚(PPS),以提供優異的電氣絕緣性能。
接觸布局:提供從9到130個接觸點的多種布局選項,以滿足不同的連接需求。
接觸類型:提供針(P)和插座(S)兩種接觸類型。
端接類型:緊湊板直角(CBR),適用于空間受限的應用。
插孔柱選項:提供多種插孔柱選項,包括標準插孔柱和后面板安裝插孔柱。
螺紋插入選項:提供螺紋插入選項,適用于需要額外穩定性的應用。
性能規格
電流額定值:3安培,適用于高電流應用。
絕緣電阻:至少5000兆歐姆,確保高安全性。
接觸電阻:最大8毫歐姆,保證低信號損失。
工作溫度范圍:-55°C至+150°C,適用于極端溫度環境。
沖擊和振動:能夠承受高達50g的沖擊和20g的振動,適合用于移動或振動環境中。
安裝和尺寸
安裝孔直徑:9-69接觸點為0.096英寸,75-130接觸點為0.125英寸,確保精確安裝。
螺紋規格:9-69接觸點為#2-56 UNC-2B螺紋,75-130接觸點為#4-40 UNC-2B螺紋。
Glenair的Micro-D MWDM-CBR系列連接器以其卓越的性能和定制選項,為嚴苛的工業環境提供了可靠的連接解決方案。如果您對產品有進一步的興趣或需要定制服務,請聯系立維創展。
