HXI HLNAV-364低噪聲放大器50-65GHz
發布時間:2024-11-07 10:52:21 瀏覽:753
HLNAV-364是一款50至65 GHz的低噪聲放大器,適用于點對點無線電、雷達發射機以及WiGig開發和測試設備。該放大器采用MMIC技術,確保了高可靠性和重復性。它提供了WR-15波導接口,配置為使用標準UG-385/U法蘭的直線型式。放大器包含電壓調節器和偏置排序電路,允許使用單一偏置電源供電。
技術規格如下:
頻率范圍:50.0至65.0 GHz
噪聲系數:典型值為6.0 dB(50 GHz時),52-67 GHz時典型值為5.2 dB
小信號增益:最小25 dB
P1dB:典型值為+13 dBm
輸入回波損耗:典型值為7 dB
輸出回波損耗:典型值為13 dB
最大輸入功率:-5 dBm,不損壞
直流偏置:典型值為+6 VDC @ 300 mA
射頻接口:WR-15波導,UG-385/U法蘭
尺寸:1.31英寸長 x 1.34英寸寬 x 0.97英寸高
表面處理:鍍金
其他相關型號:
Waveguide LNAs | |||||
Part Number | Frequency Range (GHz) | Input/Output | Noise Figure (dB) typical | Gain (dB) typical | P1dB (dBm) typical |
HLNAA – 314 | 28.0 – 36.0 | WR-28 / UG- 599/U | 3.5 | 19 | 13 |
HLNAA – 266 | 32.0 – 34.0 | WR-28 / UG-599/U | 3 | 40 | 20 |
HLNAA – 372 | 33.0 – 36.0 | WR-28 / UG-599/U | 3.2 | 35 | 10 |
HLNAA – 346 | 34.0 – 36.0 | WR-28 / UG- 599/U | 3.6 | 25 | 8 |
HLNAU – 229 | 50.0 – 60.0 | WR-19, UG-383/U-M | 5.2 | 34 | 10 |
HLNAV – 283 | 50.0 – 60.0 | WR-15 / UG-385/U | 5.2 | 16 | 10 |
HLNAV – 364 | 50.0 – 65.0 | WR-15 / UG-385/U | 5.2 | 25 | 10 |
HLNAV – 383 | 50.0 – 67.0 | WR-15 / UG-385/U | 5.2 | 30 | 10 |
HLNAV – 262 | 55.0 – 65.0 | WR-15 / UG- 385/U | 4.8 | 16 | 10 |
HLNAV – 357 | 57.0 – 64.0 | WR-15 / UG-385/U | 5 | 34 | 10 |
HLNAV – 361 | 57.0 – 66.0 | WR-15 / UG-385/U | 5 | 28 | 10 |
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊
Bird?中繼器是一種高性能的可變帶寬放大器,其設計目的是在室內提供更高的蜂窩信號強度。Bird的可靠技術消除了物理結構造成的信號衰減,并為用戶提供了強大而清晰的信號。

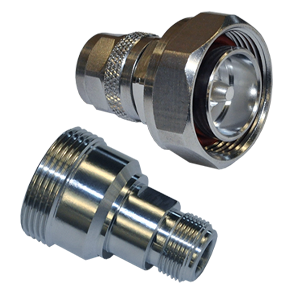

Bird射頻?PA系列射頻適配器由穩固的高品質材料制作而成,特別安全穩定。適配器設計確保傳輸信號具備低衰減和互調。Bird射頻PA系列射頻適配器適合用在移動基站和無線天線。
