MTI-milliren403系列TCXO溫補晶振
發布時間:2024-02-15 11:41:49 瀏覽:1365
MTI-milliren403系列TCXO溫補晶振特征:
符合 RoHS 標準、真正弦波、削波正弦波或 HCMOS/TTL 兼容方波輸出
用于電氣頻率調節的電壓控制選項
ASIC電路、無微調、回流焊的高可靠性
低相位噪聲、免微調、回流焊
規范 | |
參數 | 可用范圍 |
頻率范圍 | 1.25 MHz 至 40 MHz |
電源電壓 (Vcc) | 5 V ± 5%;3.3 V ±5%; |
輸入電流 | 最大 30 mA (HCMOS) ;最大 2.0 mA(正弦波) |
頻率穩定性與溫度的關系 | ±2.5 ppm(最大值)/-30°C 至 80°C |
溫度范圍 | 0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C |
頻率與電壓 | 最大 ±0.3 ppm / Vcc ± 5% |
頻率與負載 | ±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10% |
老化 | ±25°C 時每年最大值為 1.0 ppm |
相位噪聲 | -140 dBc/Hz (10 kHz) |
電調諧
可控頻率選項 | 電壓控制選項:最小 ±8 ppm |
控制電壓 (Vc) | Vcc = 5 V 時為 2.5±2.0 V;1.65±1.5 V(Vcc = 3.3 V) |
Vc在Fnom時的可設定性,25°C | 2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分 |
正弦波輸出
輸出負載 | 10 kOhms 或 10 pF ±10% |
輸出波形 | 正弦波 |
輸出電平 | 最小 0.8 Vp-p |
HCMOS/TTL輸出
輸出負載 | CMOS 15 pF |
邏輯“1”/邏輯“0”電平 | 最小 0.9Vcc / 最大 0.1 Vcc |
上升/下降時間 (Tr/Tf) | 10 ns(最大值) |
占空比 | 非三態 60/40% |
相關推薦:
更多MTI-milliren品牌產品信息可咨詢立維創展。
推薦資訊
VISHAY ROT/SF系列精密旋轉傳感器是一款由VISHAY公司生產的高性能傳感器,具有360°連續旋轉的特性,并可根據請求設置停止位置。該傳感器采用了導電塑料材料,特別適用于伺服安裝,外殼采用聚鄰苯二甲酸酯材料,可根據要求選擇陽極氧化鋁。軸材料通常采用不銹鋼,并提供螺絲驅動器槽口作為通用選項。

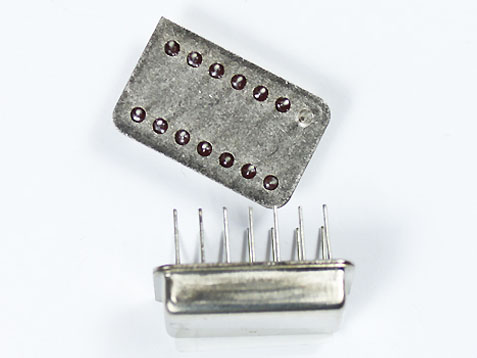

Wi2Wi 設計和制造各種合格產品列表 (QPL) 振蕩器,適用于軍事、航天和航空電子領域的廣泛應用。QPL 振蕩器是經認證符合 MIL-PRF-55310 標準的石英晶體時鐘振蕩器產品。軍用 QPL 系列的堅固、堅固和可靠的產品超過了 MIL-PRF-55310 要求的所有性能和功能,可在 -55°C 至 125°C 的溫度范圍內提供。 該系列產品采用密封金屬和陶瓷封裝,采用通孔 (THT)、表面貼裝 (SMD) 和 J 引線。符合 1 類、2 類振蕩器的要求。該產品系列提供許多替代輸出,包括 CMOS、HCMOS、ACOS 和 TTL。振蕩器的頻率可以根據客戶的最終應用進行定制。合格的 MIL-PRF-55310 斜杠編號包括 /08、/09、/14、/16、/17、/18、/19、/21、/25、/26、/30。
