TPSM63608降壓模塊(集成電感器)TI 德州儀器

發布時間:2023-07-21 17:04:03     瀏覽:884

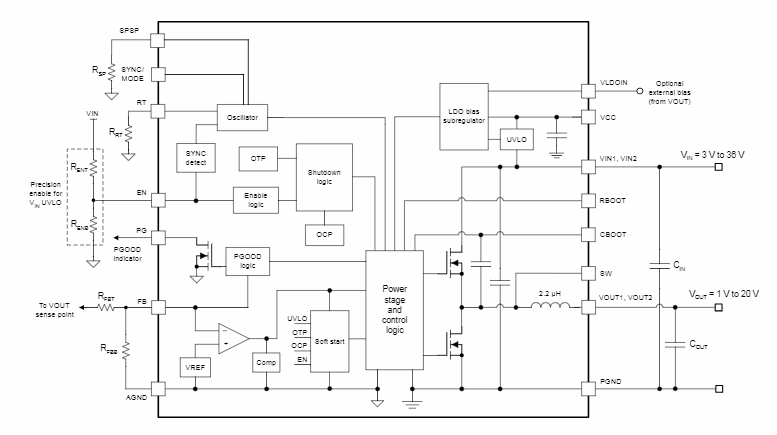

TI德州儀器TPSM63608來源于同步降壓模塊系列,是款高寬比集成化36V6ADC/DC解決方案,集成化數個功率MOSFET、一個屏蔽式電感器和數個無源元件,同時通過加強型HotRod?QFN封裝。TPSM63608VINVOUT管腳設在封裝的邊緣處,可改善輸入輸出電容器設置。TPSM63608下側具備4個較大的散熱焊層,能夠在生產過程中實現簡易布局和輕松解決。

TPSM63608具備1V20V的輸出電壓,致力于迅速、輕松搞定超小型PCB的低EMI設計。整體解決方案只需4個外部器件,而且節省了設計過程中的磁性和補償器件選擇過程。

雖然針對空間限制型應用使用了簡單的超小型設計,TPSM63608模塊還提供諸多性能去實現穩固的性能:TPSM63608具備遲緩性能的高精密使能端能夠實現輸入電壓UVLO調節、電阻可編程開關節點壓擺率和展頻選項來提升EMI。與集成化VCC、自舉和輸入電容器同時使用,能提高安全性和相對密度。TPSM63608可設置通過在滿負載電流范圍(FPWM)內維持穩定開關頻率,也能配備為可變性頻率(PFM)從而提高輕負載效率。包括PGOOD檢測器,能夠實現時序控制、設備故障分析和輸出電壓監控功能。


特征

?提供可靠性設計

–能提供適用于功能性防護系統設計的文檔

?多用途36VIN6AOUT同步降壓模塊

–集成化MOSFET、電感器和控制器

–可調式輸出電壓范圍包括1V20V

6.5mm×7.5mm×4mm超模壓塑料封裝

–具備–40°C125°C的結溫范圍

–能夠在200kHz2.2MHz范圍內調節頻率

–負輸出電壓應用領域功能性

?在整體負載范圍以內具備極高效率

95%+最高值效率

–具備適用于提高效率的外部偏置選擇

–外露焊層能夠實現低熱阻抗。EVMθJA=

18.2°C/W

–關斷時的靜態電流為0.6μA(典型值)

4A負載下的典型壓降為0.5V

?極低的傳導和輻射EMI數據信號

–具備雙輸入模式與集成化電容器的低噪聲封裝可降

低開關振鈴

–電阻器可調式開關節點壓擺率

–滿足CISPR1132B類發射需求

?適用于可擴展性電源

–與TPSM6361036V8A)管腳兼容

?固有保護特性,能夠實現穩健性設計

–高精密使能輸入和漏極導通PGOOD檢測器(適用于時序、控制和VINUVLO

–過電流和熱關斷保護

?使用TPSM63608并通過WEBENCH?PowerDesigner創建產品定制方案

應用領域

?測試和測量及其航空航天和國防

?工業自動化與控制

?降壓和反相降壓/升壓電源
