HI-8596線路驅動器HOLTIC
發布時間:2022-11-14 16:52:13 瀏覽:1929
HOLTIC線路驅動器HI-8596總線接口產品是種硅柵CMOS元器件,設計用來滿足ARINC429數據總線規范的線路驅動器。HI-8596包含一個雙極電壓倍增器,容許它只使用四個外部電容從+3.3V電源供電。當兩個數據輸入都是高電壓時,HI-8596還具備高阻抗輸出(三態),容許多個線路驅動器傳送到一個公共數據總線。邏輯性輸入具備內嵌的4KVESD輸入保護(HBM)和5V或3.3V邏輯性電平兼容模式。每個ARINC輸出系列的37.5Ω或5歐姆電阻可用于容許使用外部電阻完成防雷。HI-8596線路驅動程序主要用于邏輯性信號需要轉換為ARINC429級別的情況,例如使用FPGA或HI-3586ARINC429協議IC。HI-8596主要用于-40°C~+85°C的工業環境溫度,或-55°C~+125°C的拓展環境溫度。可選擇的老舊化提供了拓展的環境溫度。
特征
+3.3V單軌電源電流
片上產生的所有ARINC電壓電平
數字可選擇上升和下降時間
三態輸出
5Ω或37.5Ω輸出阻抗
邏輯性輸入的內嵌4,000V最少ESD保護
5V或3.3V邏輯性電平兼容模式
提供塑膠16管腳SOIC和QFN封裝
提供無鉛/滿足RoHS標準的選項
工業與拓展環境溫度
老舊化適用
應用
航電數據通訊
CMOS/TTL到ARINC電平轉換
CMOS/TTL到RZ和NRZ電平轉換
HOLTIC公司位于美國加利福尼亞州,是航空航天行業集成電路的主要供應商。20多年來,HOLTIC一直為世界各地的商業和軍事用戶生產數據總線和顯示驅動芯片產品。從F-16到A-350,HOLTIC是飛行控制、導航、發動機管理、通信、安全設備和飛行娛樂系統的核心。
深圳市立維創展科技有限公司,持續提供HOLT IC訂貨渠道,部分型號備有現貨庫存,歡迎咨詢。
詳情了解HOLT IC請點擊:http ://www.wslkfl.cn/public/brand/55.html
Part # | Package Description | Temp Range | Flow | Moisture Sensitivity Level | RoHS Compliant |
HI-8596PCI | 16 Pin 4mm x 4mm Plastic Chip Scale (QFN) | -40°C to +85°C | I | 3 | No |
HI-8596PCIF | 16 Pin 4mm x 4mm Plastic Chip Scale (QFN) | -40°C to +85°C | I | 3 | Yes |
HI-8596PCT | 16 Pin 4mm x 4mm Plastic Chip Scale (QFN) | -55°C to +125°C | T | 3 | No |
HI-8596PCTF | 16 Pin 4mm x 4mm Plastic Chip Scale (QFN) | -55°C to +125°C | T | 3 | Yes |
HI-8596PCM | 16 Pin 4mm x 4mm Plastic Chip Scale (QFN) | -55°C to +125°C | M | 3 | No |
HI-8596PCMF | 16 Pin 4mm x 4mm Plastic Chip Scale (QFN) | -55°C to +125°C | M | 3 | Yes |
HI-8596PSI | 16 Pin Plastic SOIC - NB | -40°C to +85°C | I | 1 | No |
HI-8596PSIF | 16 Pin Plastic SOIC - NB | -40°C to +85°C | I | 1 | Yes |
HI-8596PST | 16 Pin Plastic SOIC - NB | -55°C to +125°C | T | 1 | No |
HI-8596PSTF | 16 Pin Plastic SOIC - NB | -55°C to +125°C | T | 1 | Yes |
HI-8596PSM | 16 Pin Plastic SOIC - NB | -55°C to +125°C | M | 1 | No |
HI-8596PSMF | 16 Pin Plastic SOIC - NB | -55°C to +125°C | M | 1 | Yes |
HI-8596CDI | 16 Pin Ceramic Side-Brazed DIP | -40°C to +85°C | I | N/A | Yes |
HI-8596CDT | 16 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | T | N/A | Yes |
HI-8596CDM | 16 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | M | N/A | No |
上一篇: STIM系列陀螺模塊Safran
推薦資訊

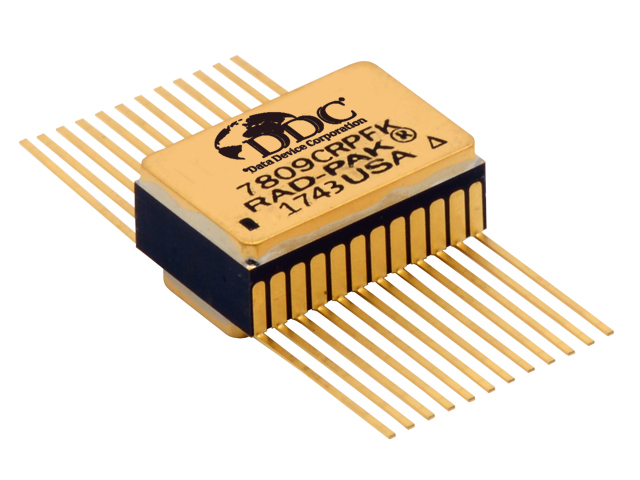

7809C包括一個根據16位電容器A/D,具有S/H、參考、時鐘、微控制器接口和串行輸出控制器。7809C的特定采樣頻率為100kHz,并確保在整體環境溫度內。每個部分都包含一個逐位接近型電源開關電容ADC、一個內部2.5V標準和一個高速串行接口。ADC通過廠家校準,以最大限度減少所有線性誤差。

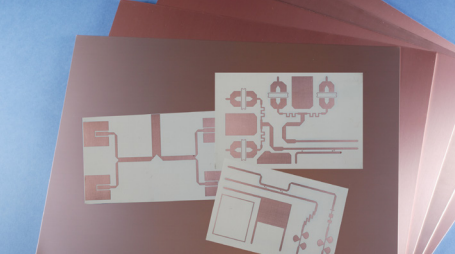

Rogers? RT/duroid?5880LZ層壓板是PTFE復合材質,設計用作高精度的帶狀線和微帶線電源電路技術應用。
