DEI集成電路線路驅動器DEI107xA系列
發布時間:2021-11-02 16:38:12 瀏覽:1332
DEI集成電路DEI107xA系列是款8管腳雙極線路驅動器,可直接驅動ARINC429航空電子串行接口數字數據總線。這些ARINC429線路驅動器將TTL/CMOS串行接口輸入數據轉換為ARINC數據總線的“三電平RZ雙極差分調制形式”。DEI集成電路DEI107xA系列輸出壓擺率可選擇用作高速(100KBS)或低速(12.5KBS)進行操作。無需外部結構定時電容器。DEI107xA線路驅動器系列是主流的DEI107x系列的改進版本升級。它提供:
更低的功能損耗
優異的波形保真度
提升瞬態抗擾度。這一改進優化了對于雷擊和射頻抗擾度規定要求的設備設計。
這個新的線路驅動器系列為各種輸出電阻值和輸出三態工作能力提供了選擇。現有三種輸出電阻選擇:0Ohm、10Ohm和37Ohm。0歐姆和10歐姆版本升級需要外部結構電阻器來完成ARINC429標準的37歐姆輸出電阻。外部結構電阻通常用作優化外部結構瞬態電壓保護網絡。1073/4/5版本升級的輸出具備三態工作能力。此功效在線對上有數個驅動器的非標準應用中很實用。
特征
TTL/CMOS轉ARINC429線路驅動器
用作Hi(100KBS)或Lo(12.5KBS)速率轉換率的HI/LO速率控制管腳
±9.5V至±16.5V開關電源
驅動完整性的ARINC負載
輸出電阻選擇:0、10或37.5歐姆
三態輸出選擇
8管腳SOICN封裝,帶有用作增強熱的裸露焊盤(顯示為實際尺寸)
DEI1070A系列是主流的DEI1070系列的改進版本升級
用HI8585和HI8586替換管腳的管腳
屬性
溫度范圍:-55到125
產品封裝類型:8SBDIP
頻道:1
開關電源范圍:+/-9.5至+/-16.5
到EOL的年數:10
HoltX-Ref :HI-8585
輸出電阻:37.5
封裝描述:8針陶瓷側釬焊DIP
封裝類型:通孔
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.wslkfl.cn/public/brand/53.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
Part # | Temp Range | Product Package Type | Output Resistance |
DEI1070A-DMB | -55 to 125 | 8 SB DIP | 37.5 |
DEI1070A-DMS | -55 to 125 | 8 SB DIP | 37.5 |
DEI1070A-SES-G | -55 to 85 | 8 EP SOIC G | 37.5 |
DEI1070A-SMB-G | -55 to 125 | 8 EP SOIC G | 37.5 |
DEI1070A-SMS-G | -55 to 125 | 8 EP SOIC G | 37.5 |
DEI1071A-DMB | -55 to 125 | 8 SB DIP | 10 |
DEI1071A-DMS | -55 to 125 | 8 SB DIP | 10 |
DEI1071A-SES-G | -55 to 85 | 8 EP SOIC G | 10 |
DEI1071A-SMB-G | -55 to 125 | 8 EP SOIC G | 10 |
DEI1071A-SMS-G | -55 to 125 | 8 EP SOIC G | 10 |
DEI1072A-DMB | -55 to 125 | 8 SB DIP | 0 |
DEI1072A-DMS | -55 to 125 | 8 SB DIP | 0 |
DEI1072A-SES-G | -55 to 85 | 8 EP SOIC G | 0 |
DEI1072A-SMB-G | -55 to 125 | 8 EP SOIC G | 0 |
DEI1072A-SMS-G | -55 to 125 | 8 EP SOIC G | 0 |
DEI1073A-DMB | -55 to 125 | 8 SB DIP | 37.5 |
DEI1073A-DMS | -55 to 125 | 8 SB DIP | 37.5 |
DEI1073A-SES-G | -55 to 85 | 8 EP SOIC G | 37.5 |
DEI1073A-SMB-G | -55 to 125 | 8 EP SOIC G | 37.5 |
DEI1073A-SMS-G | -55 to 125 | 8 EP SOIC G | 37.5 |
DEI1074A-DMB | -55 to 125 | 8 SB DIP | 10 |
DEI1074A-DMS | -55 to 125 | 8 SB DIP | 10 |
DEI1074A-SES-G | -55 to 85 | 8 EP SOIC G | 10 |
DEI1074A-SMB-G | -55 to 125 | 8 EP SOIC G | 10 |
DEI1074A-SMS-G | -55 to 125 | 8 EP SOIC G | 10 |
DEI1075A-DMB | -55 to 125 | 8 SB DIP | 0 |
DEI1075A-DMS | -55 to 125 | 8 SB DIP | 0 |
DEI1075A-SES-G | -55 to 85 | 8 EP SOIC G | 0 |
DEI1075A-SMB-G | -55 to 125 | 8 EP SOIC G | 0 |
DEI1075A-SMS-G | -55 to 125 | 8 EP SOIC G | 0 |
推薦資訊
PMTA-1315-ALC是Princeton Microwave公司的自動液位控制放大器,工作在13.75-14.5 GHz頻率范圍,輸出功率恒定(8 +/- 0.5 dBm),適合多種通信和微波應用。特點包括低噪聲系數、高OIP3、20 dBm恒增益,適用于-40至+55攝氏度環境溫度。采用MMIC和分立器件,單電源供電,穩定性好。

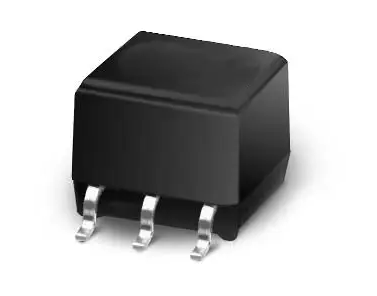

PL1374變壓器iNRCORE是一款高可靠性表面貼裝變壓器,尺寸緊湊為7.62 × 7 × 6.35毫米,適用于空間受限的電子設備。它采用6-Pin封裝和SMT安裝方式,具有1CT:1CT的匝數比,最大直流電阻為800 mΩ,工作溫度范圍為-55°C至+125°C。表面處理為錫/鉛(Sn63/Pb37),濕度敏感等級為3級,不符合RoHS標準,但具有軍用航空級(Mil-Aero)等級。隔離電壓為1500 VRMS,采用環氧樹脂封裝,適用于極端環境下的穩定性和可靠性要求高的應用。
